MSD的存储如何正确选择防潮存储柜
在贴片工艺里，湿敏器件如果不小心受潮了，在过回流焊时会发生损伤，为了避免这样的损伤，有效的存放这些极易受潮的器件就变得非常重要了。“防潮柜”被认为是目前最方便的存放管理湿敏器件的方法，那么如何选择防潮柜才能真正达到防潮保干的目的呢？
一、 防潮柜的湿度要求
根据IPC/JEDEC J-STD-033C标准要求，对于MSD（湿敏器件）的存储，在选择防潮存储产品时，湿度条件一般参照以下两点要求：

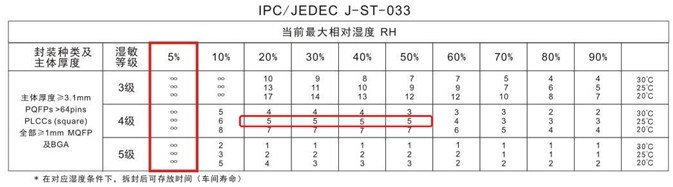

① 下表标示可知，只有湿敏器件存储在5%RH（10%RH）以下湿度环境中，才不发生受潮，所以只有5%RH（10%RH）以下的湿度环境才叫防潮环境。
② 下表标示可知，在20%RH湿度条件下与50%RH普通环境湿度条件下，湿敏器件可以耐受的时间相同，所以利用20%RH的低湿存储柜做防潮存储没有太大意义
二、防潮柜除湿速度的要求
1. 在IPC/JEDEC J-STD-033C标准要求中，除了提到存储品所应该存放的条件以外，也谈及如何恢复器件“车间寿命”，如下表：
|
湿敏等级
|
暴露时间、温湿度条件
|
车间寿命
|
干燥时间及关联湿度
|
烘干
|
|
2,2a,3,4,5,5a
|
任意时间
≤40℃；85%RH
|
重置/干燥
|
不适用
|
中高温干燥
|
|
2,2a,3,4,5,5a
|
＞车间寿命
≤30℃；60%RH
|
重置/干燥
|
不适用
|
中高温干燥
|
|
2,2a,3
|
＞12小时
≤30℃；60%RH
|
重置/干燥
|
不适用
|
中高温干燥
|
|
2,2a,3
|
≤12小时
≤30℃；60%RH
|
重置/干燥
|
5倍暴露时间
≤10%RH
|
不适用
|
|
4,5,5a
|
＞8小时
≤30℃；60%RH
|
重置/干燥
|
不适用
|
中高温干燥
|
|
4,5,5a
|
≤8小时
≤30℃；60%RH
|
重置/干燥
|
10倍暴露时间
≤5%RH
|
不适用
|
|
2,2a,3
|
＜车间寿命
≤30℃；60%RH
|
停止计时/不再受潮
|
任意时长
≤10%RH
|
不适用
|
|
4,5,5a
|
＜车间寿命
≤30℃；60%RH
|
停止计时/不再受潮
|
任意时长
≤5%RH
|
不适用
|
就是在湿敏器件MSD暴露短时间的话，在超低湿环境中5~10倍时间条件下，其可以恢复“车间寿命”零状态，也就是刚刚开袋状态。那么也就是说，当器件存储在存储柜内的时候，每开关柜门一次，湿度都会发生波动，而超过安全湿度值要求，但只要除湿柜的除湿速度足够快，每天每次波动恢复时间总和不超过2.5~5小时，开关门的影响可以忽略不计，所以放置在柜内的MSD器件可以不必记录“车间寿命”。因为防潮柜的主要作用是防止器件受潮，等同于器件没开封状态，如果放入防潮柜内部的器件依旧需要记时间，就失去了防潮柜的意义了。
2. 对以下真实记录的防潮柜内部湿度曲线比较，明显可以发现，其实除湿速度缓慢，还有一个问题，就是每次开关门的湿度累积造成每天大部分时间防潮柜内部都处于“高湿”状态，完全失去对器件的防潮保护作用。

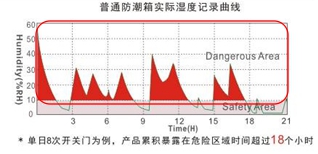

① 下表湿度记录曲线可知，湿度下降速度缓慢的防潮存储产品，对于有经常开关门要求的工业用户而言，根本无法正常起到有效防潮作用。
（24小时存储，只有几小时是可以达到10%RH以下基本安全防潮湿度条件）

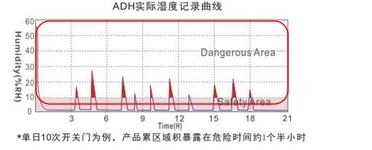

② 下表湿度记录曲线可知，湿度下降速度快速的ADH产品，即使面对有经常开关门要求的工业用户，湿度依旧长时间的维持在10%RH以下，真正起到防潮存储作用。
★ 综上所述，对于需要经常开关门的工业用户而言，防潮存储设备湿度的下降速度（恢复时间）是选择防潮柜最基本指标之一。
三、防潮柜防静电要求
由于防潮存储柜大部分时间应该处于超低湿状态，不可避免的会面临静电困扰，所以所有的超低湿存储设备都必须具有全面而有效的静电防护措施，这里主要包括三个方面：
① 整体材料必须选择防静电材料，轮子必须也是防静电的，这样才能对地导通
② 柜体必须设计有专门的防静电接口，包含手腕带及对地接口，减少拿取物料时人员对存储品的伤害
③ 防静电涂层或者材料必须是稳固的，不会被改变的，最好经过专业的认证机构认证过的
|
